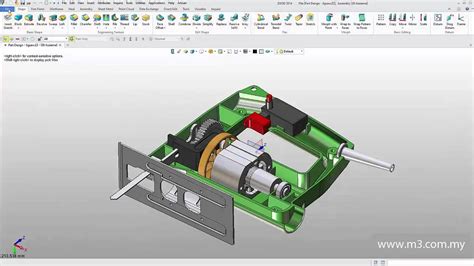

Tutorial ZW3D Pemula ZW3D adalah perangkat lunak CAD/CAM terintegrasi yang digunakan secara luas untuk desain produk, cetakan, dan manufaktur. Tutorial ini ditujukan untuk pemula yang ingin mempelajari dasar-dasar ZW3D. **Antarmuka Pengguna** Pertama-tama, pahami antarmuka pengguna. ZW3D memiliki menu ribbon di bagian atas yang berisi berbagai perintah yang dikelompokkan berdasarkan kategori. Area kerja utama adalah tampilan grafis tempat Anda membuat dan memanipulasi model. Di sebelah kiri, terdapat Browser yang menunjukkan struktur model dan fitur-fitur yang telah Anda buat. **Dasar-Dasar Pemodelan 3D** ZW3D menggunakan pendekatan pemodelan hibrida, memungkinkan Anda bekerja dengan model wireframe, surface, dan solid. Berikut langkah-langkah dasar untuk membuat model solid: 1. **Buat Sketsa:** Mulailah dengan membuat sketsa 2D pada bidang (datum plane). Gunakan perintah seperti `Line`, `Rectangle`, `Circle`, dan `Arc` untuk menggambar bentuk dasar. Pastikan sketsa Anda tertutup (closed profile) agar dapat diekstrusi menjadi model solid. Gunakan constraint geometris (misalnya, `Horizontal`, `Vertical`, `Tangent`) dan dimensi untuk mendefinisikan sketsa secara presisi. 2. **Ekstrusi (Extrude):** Gunakan perintah `Extrude` untuk mengubah sketsa 2D menjadi objek 3D. Tentukan arah ekstrusi dan ketebalan (depth). Anda dapat mengekstrusi ke satu arah, dua arah (simetris), atau ke arah tertentu. 3. **Revolve:** Perintah `Revolve` memutar sketsa 2D di sekitar sumbu untuk membuat bentuk 3D yang berputar, seperti silinder atau bola. Tentukan sumbu putar dan sudut putar. 4. **Boolean Operations:** Gunakan operasi Boolean (Union, Subtract, Intersection) untuk menggabungkan, memotong, atau mencari irisan antara dua atau lebih objek 3D. Ini sangat berguna untuk membuat bentuk yang kompleks. 5. **Fillet & Chamfer:** Gunakan perintah `Fillet` untuk membuat lengkungan pada tepi dan sudut, dan `Chamfer` untuk membuat potongan miring. Ini meningkatkan kekuatan dan estetika model. **Fitur Penting Lainnya** * **Datum Plane:** Datum Plane adalah bidang referensi yang digunakan untuk membuat sketsa dan fitur. Anda dapat membuat Datum Plane pada posisi dan orientasi yang berbeda. * **Hole:** Perintah `Hole` digunakan untuk membuat lubang dengan berbagai ukuran dan bentuk. Anda dapat menentukan jenis lubang (misalnya, simple hole, counterbore, countersink), diameter, kedalaman, dan posisi. * **Pattern:** Perintah `Pattern` memungkinkan Anda membuat salinan dari fitur atau objek dalam pola tertentu, seperti pola linear, circular, atau fill pattern. **Tips untuk Pemula** * **Latihan:** Latihan adalah kunci untuk menguasai ZW3D. Coba buat model sederhana, seperti kubus, silinder, dan bola. * **Gunakan Help File:** ZW3D memiliki Help File yang lengkap dengan penjelasan dan contoh untuk semua perintah. * **Cari Tutorial Online:** Banyak tutorial online yang tersedia di YouTube dan situs web lainnya yang menunjukkan cara menggunakan ZW3D. * **Bergabung dengan Komunitas:** Bergabunglah dengan forum atau komunitas ZW3D untuk bertanya, berbagi pengetahuan, dan mendapatkan bantuan dari pengguna lain. * **Mulai dari yang Sederhana:** Jangan mencoba membuat model yang terlalu kompleks di awal. Mulailah dengan model sederhana dan tingkatkan kompleksitasnya secara bertahap. **Kesimpulan** Tutorial ini memberikan pengantar dasar tentang ZW3D untuk pemula. Dengan latihan dan eksplorasi lebih lanjut, Anda akan dapat menguasai ZW3D dan menggunakan perangkat lunak ini untuk mendesain dan memanufaktur produk Anda. Ingatlah untuk selalu bereksperimen dan mencoba hal-hal baru untuk meningkatkan keterampilan Anda. Selamat belajar!
